Démontage et Réparation YLOD PS3

Réparation YLOD PS3

Le Yellow Light of Death appelé aussi la lumière jaune de la mortest la panne la plus courante du Play Station 3 dû à une forte température de la console. C’est un code lumineux envoyé par la console afin de signaler un problème matériel.

Equipez vous d’un tournevis cruciforme, tournevis torx t9, un peu de la pâte thermique ainsi que d’une petite pince non coupante et suivez étape par étape le tutoriel suivant afin de démonter et réparer le problème de LYOD de votre console.

  • -Débrancher votre console avant d’entamer le démontage.
  • -Enlevez l’étiquette de garantie ainsi que le cache en caoutchouc situé juste en dessous.
  • -Retirez la vis de sécurité à l’aide de votre tournevis torx.
  • -Glissez le capot de la console vers vous et tirez-le vers le haut pour pouvoir l’enlever.
  • -Dévissez les sept vis à l’aide de votre tournevis cruciforme.

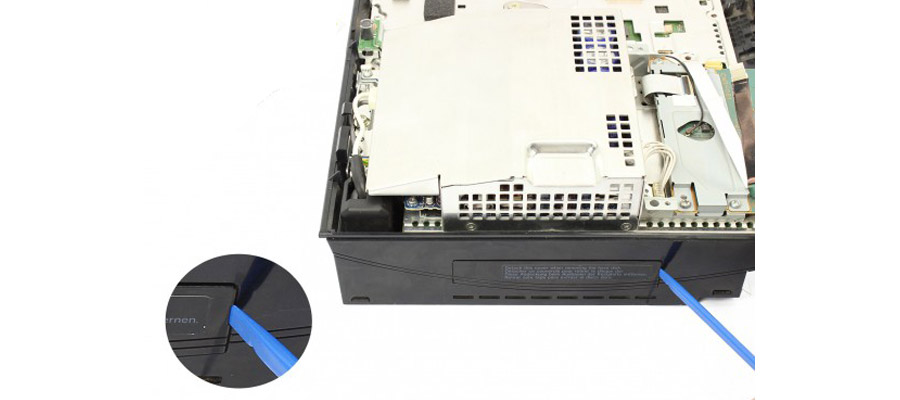

  • -Retirez délicatement la coque de votre PS3 FAT.
  • -Enlevez le lecteur Blu Ray en faisant très attention à la nappe du lecteur Sony PS3 qui se trouve en dessous.
  • -Enlevez par ma suite le module de réception Wi-Fi et Bluetooth.
  • -Débranchez la nappe de l’alimentation et retirez ensuite les 5 vis qui la retiennent.
  • -Une fois dévissée, enlevez votre bloc alimentation PS3 FAT 40 Go.
    Dévissez les 8 vis qui retiennent la carte mère.
  • -Enlevez le disque dur de votre Play Station 3 en dévissant la vis bleu.
  • -Retirez délicatement le bloc électronique du reste de la carcasse de votre console.
  • -Dévissez les 4 vis noires  qui tiennent les deux plaques en métal.
  • -Enlevez la partie métallique qui se situe juste au dessus de la carte mère de en faisant levier.
  • -On doit maintenant séparer la carte mère du système de refroidissement en débranchant le ventilateur Sony PS3 et en séparant par la suite la partie métallique de la carte mère.
  • -Enlevez ce qui reste de l’ancienne pâte thermique qui se trouve sur le CPU et le GPU de votre carte mère et faites la même chose sur le système de refroidissement.
  • -Chauffez le CPU et le GPU à l’aide de votre décapeur thermique en faisant des rondes autour.
  • -Une fois refroidi, vous n’avez qu’à mettre un peu de la pâte thermique et l’étaler la sur toute la partie du CPU et GPU.
  • -Remettez le système de refroidissement en place et vérifiez qu’il n’y a pas de poussière dessus.
  • -Enfin, pour remonter votre PS3, vous n’avez qu’à suivre toutes les étapes qui précédent à l’envers.
